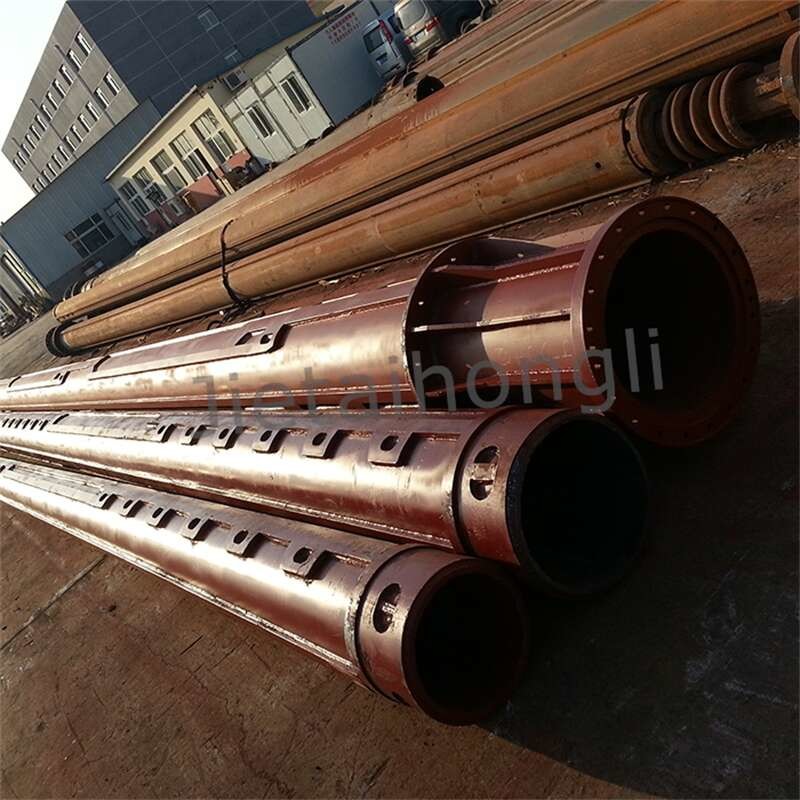

IMT AF180 पूर्ण इंटरलॉक केली बार ड्रिलिंग रिग OEM इंटरलॉक कॉलम के लिए प्रयुक्त होता है:
आवेदन: रोटरी पाइलिंग रिग ड्रिलिंग टूल्स के लिए रॉक या मिट्टी की परत में छेद खोदें।
प्रकार: टेलीस्कोपिक केली बार 3/4/5 खंड
लॉक प्रकार: इंटरलॉकिंग / घर्षण
अधिकतम ड्रिलिंग गहराई: 20-50m
अधिकतम ड्रिलिंग व्यास: 1500 मिमी
विनिर्देश
| नहीं। |
पहले का व्यास खंड
|
धारा | कुंजी दबाव प्रकार | प्रति खंड की लंबाई (एम) | ड्रिल गहराई | टोक़ (केएनएम) | ||
| 1 | 299 | 3 | इंटरलॉकिंग | 9-12 | 24-45 | 100 -120 | ||
| 2 | 342 | 3 | 4 | इंटरलॉकिंग | 9 - 12 | 24-45 | 100 -120 | |
| 3 | 355 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 100-120 | |
| 4 | 368 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 150-180 | |
| 5 | 377 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 150-180 | |
| 6 | 394 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 180-200 | |
| 7 | 406 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 180-200 | |
| 8 | 419 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 200-230 | |
| 9 | 440(445) | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 220-260 | |
| 10 |
470 (482) |
3 | 4 | इंटरलॉकिंग | 9 - 16 | 24 - 60 | 220-260 | |
| 1 1 | 508 | 3 | 4 | इंटरलॉकिंग | 9 - 18 | 24 - 68 | 260-360 | |
| 12 |
530 (540) |
3 | 4 | 5 | इंटरलॉकिंग | 9 - 20 | 32 - 92 | 320-400 |
| 13 | ¢580(575) | 3 | 4 | 5 | इंटरलॉकिंग | 9 - 20 | 32 - 92 | 360-420 |
| 14 | 630 | 3 | 4 | 5 | इंटरलॉकिंग | 9 - 22 | 32 - 102 | 400-500 |
