BAUER / CMV पाइलिंग रिग्स के लिए टेलीस्कोपिक इंटरलॉकिंग केली रॉड का उपयोग

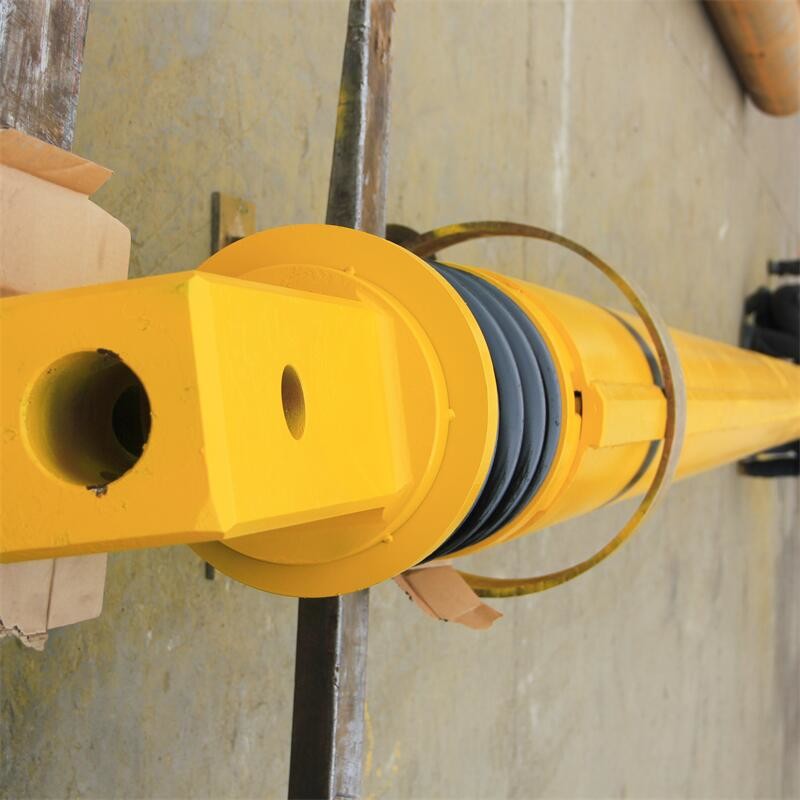

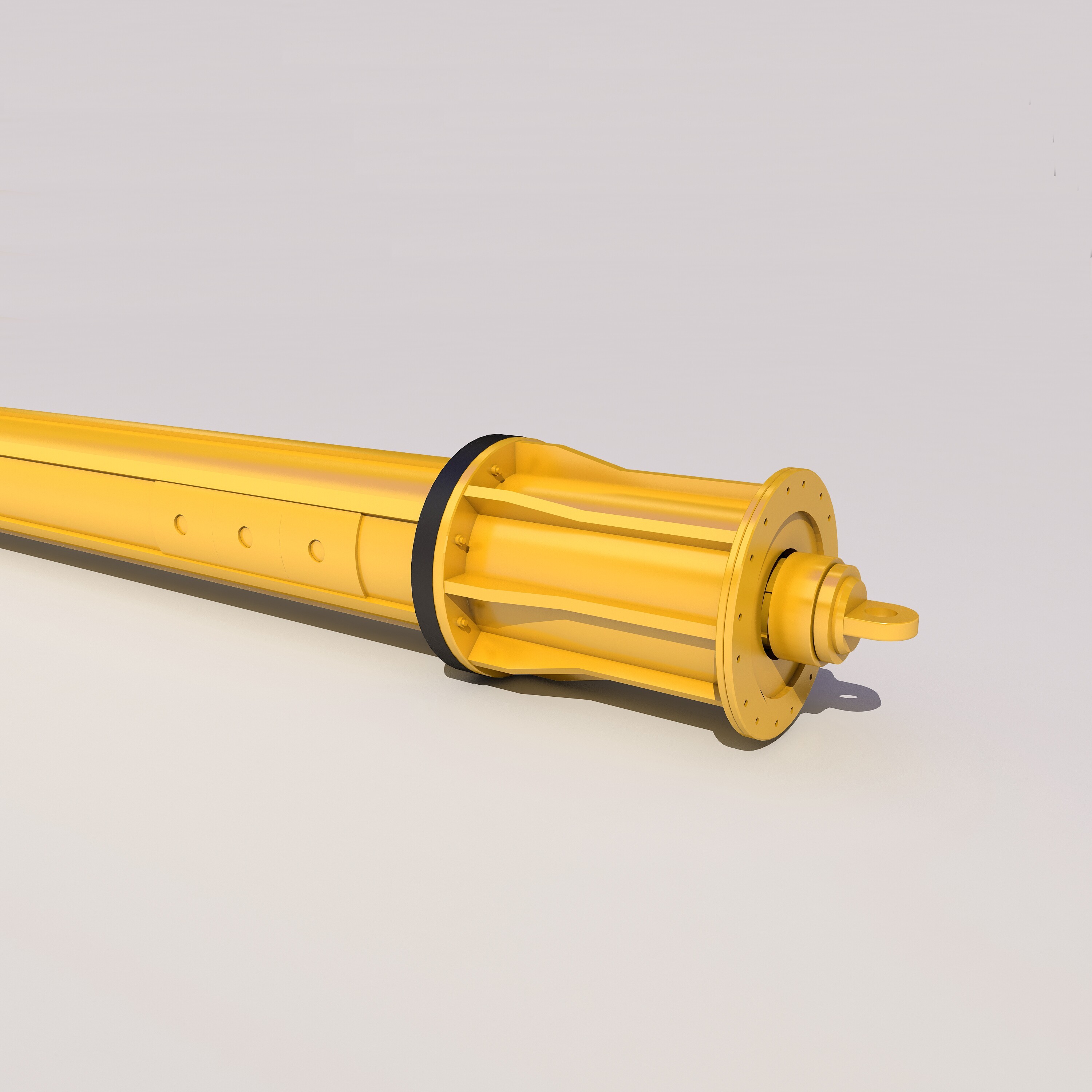

इंटरलॉकिंग केली बार:
1. यह एक प्रकार का ड्रिल पाइप है जो रोटरी ड्रिलिंग रिग ड्रिलिंग के दौरान लॉकिंग ब्लॉक के माध्यम से ड्रिल पाइप की परतों के बीच दबाव को स्थानांतरित करता है।
2. विशेष गर्मी उपचार जो इस शैली केली बार को उच्च घर्षण प्रतिरोध, संपीड़न प्रतिरोध और उत्कृष्ट वेल्डिंग उचितता के साथ बनाते हैं।
3. घर्षण रॉड में सरल ऑपरेशन और बड़ी ड्रिलिंग गहराई की विशेषताएं हैं। यह मुख्य रूप से नरम गठन निर्माण के लिए उपयुक्त है।
विनिर्देश
| नहीं। |
पहले का व्यास अनुभाग
|
धारा | कुंजी दबाव प्रकार | प्रति खंड की लंबाई (एम) | ड्रिल गहराई | टोक़ (केएनएम) | ||
| 1 | 299 | 3 | इंटरलॉकिंग | 9-12 | 24-45 | 100 -120 | ||
| 2 | 342 | 3 | 4 | इंटरलॉकिंग | 9 - 12 | 24-45 | 100 -120 | |
| 3 | 355 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 100-120 | |
| 4 | 368 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 150-180 | |
| 5 | 377 | 3 | 4 | इंटरलॉकिंग | 9 - 14 | 24 - 56 | 150-180 | |
| 6 | 394 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 180-200 | |
| 7 | 406 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 180-200 | |
| 8 | 419 | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 200-230 | |
| 9 | 440(445) | 3 | 4 | इंटरलॉकिंग | 9 - 15 | 24 - 58 | 220-260 | |
| 10 |
470 (482) |
3 | 4 | इंटरलॉकिंग | 9 - 16 | 24 - 60 | 220-260 | |
| 1 1 | 508 | 3 | 4 | इंटरलॉकिंग | 9 - 18 | 24 - 68 | 260-360 | |
| 12 |
530 (540) |
3 | 4 | 5 | इंटरलॉकिंग | 9 - 20 | 32 - 92 | 320-400 |
| 13 | ¢580(575) | 3 | 4 | 5 | इंटरलॉकिंग | 9 - 20 | 32 - 92 | 360-420 |
| 14 | 630 | 3 | 4 | 5 | इंटरलॉकिंग | 9 - 22 | 32 - 102 | 400-500 |
